Монтаж и замена электропроводки в помещении: как найти профессионала

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Также читают:

  • Как сделать заземление в частном доме
  • Как собрать электрический щит своими руками
  • Как самостоятельно подключить участок к электричеству

https://samelectrik.ru/

Преимущества скрытой проводки

Отдавая предпочтение монтажу скрытой электропроводки в помещении, электрики стремятся обеспечить его эстетическую привлекательность. Кроме того, этот тип прокладки имеет массу преимуществ:

  • Пожарная безопасность. Электрические сети спрятаны толщей строительного материала, который затрудняет доступ воздуха. Поэтому процесс горения будет развиваться медленнее.
  • Электробезопасность. Вероятность прикосновения к токоведущим частям минимальна.
  • Долговечность. Провода надежно защищены от механического повреждения, теплового воздействия, сырости.

Монтаж электропроводки в квартире скрытого типа выполняют при помощи металлических труб, гофры из пластика или металла, специальных коробов. Линии прокладывают по стене, под штукатуркой, гипсокартоном, стеновыми панелями, прячут за подвесным потолком.

Для полноты картины следует пару слов сказать о некоторых недостатках. Первым из них считают невозможность присоединения дополнительного элемента без вскрытия отделки. Поэтому рекомендуют заранее хорошенько продумать, где и сколько понадобится точек подключения. Вторым называют сложность ремонта и замены участков при повреждении. Быстро найти электрокабель поможет схема, сохранившаяся после монтажа. Она же защитит от поражения током при проведении любых ремонтных работ. Главный недостаток, о котором говорят все, кому пришлось самостоятельно заниматься обустройством скрытой электропроводки в квартире: процесс трудоемкий, пыльный, шумный.

Пошаговая инструкция выполнения скрытой электропроводки

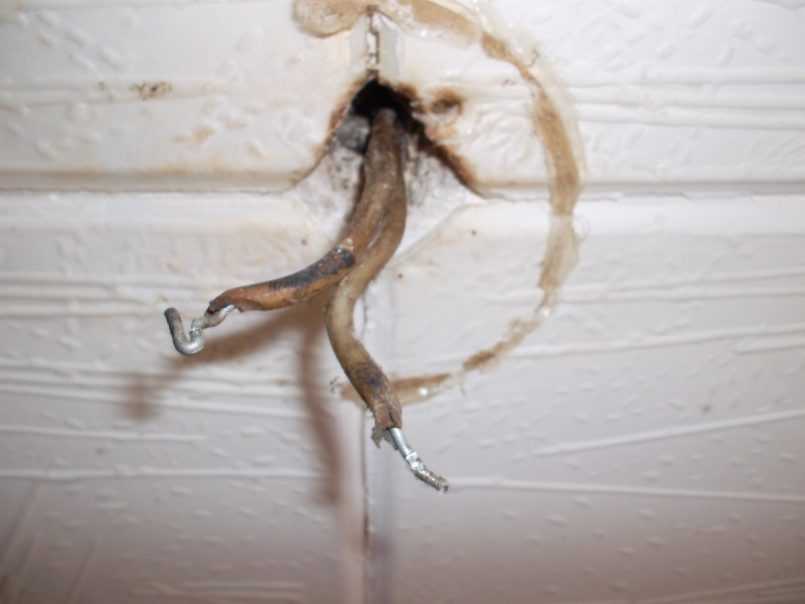

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

  1. Используются алюминиевые провода.
  2. Сечение жил рассчитано на нагрузку до 2 кВт.
  3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
  4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
  5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

  1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
  2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
  3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

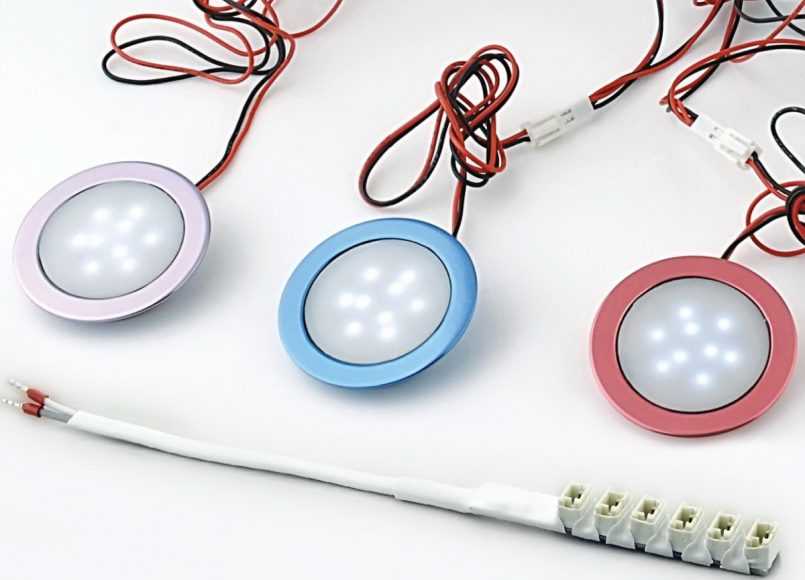

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

  • электрическую плиту;
  • освещение;
  • розетки для чайника, миксеров и другой бытовой техники;
  • розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

  • системы теплого пола;
  • электрического полотенцесушителя;
  • водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Выбор провода

С чего начать замену проводки? С покупки электрического шнура.

По техническим характеристикам кабель выбирают после суммирования максимальной нагрузки в каждой из комнат. Хотя одновременное включение всей бытовой техники и освещения вряд ли возможно, расчет максимальной нагрузки позволяет предусмотреть необходимый резерв мощности.

Для осветительных приборов малой мощности выбирают шнур с сечением не менее 1,5 мм, с учетом максимальной нагрузки не менее 4 кВт. Марка провода особой роли не играет.

Для мощного оборудования типа водонагревателей и электроплит нужен электрошнур от 2.5 мм. В кухню из коридорного щитка пробрасывают дополнительный многожильный толстый кабель, оптимальный запас обеспечивает провод с жилами не менее 6 мм в сечении.

Перечень инструментов и расходников

Для работы потребуются:

  1. Перфоратор и оснастка для него: бур, коронка и лопатка.
  2. Штроборез или болгарка с алмазными дисками.
  3. Указатель фазы (индикаторная отвертка).
  4. Мультиметр.
  5. Кусачки.
  6. Плоскогубцы.
  7. Инструмент для удаления изоляции.
  8. Плоская и крестовая отвертки.
  9. Молоток и зубило.
  10. Кельма, емкость для замешивания раствора (заделки штроб).
  11. Рулетка.
  12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

  1. Гофра.
  2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
  3. Дюбель-хомуты для крепления кабелей.
  4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
  5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Инструкция по замене проводки

Работа осуществляется в несколько этапов.

Создание времянки

Вначале нужно обеспечить электричеством рабочий инструмент. Устанавливаем на отрезок доски или пластмассы розетку и 16-амперный автомат с проводом сечением 4 квадратных миллиметра. Кроме того, понадобится удлинитель.

После отключаем электричество в жилище. Для этого вынимаем пробки и отключаем автомат. Удаляем дозу и выпускаем наружу провода от электросчетчика. К проводам через плотную скрутку подсоединяем времянку. Основательно изолируем стыковые участки проводом и крепим времянку к стене. Подключаем электропитание в квартире и начинаем установку.

Создание штроб и установка подрозетников

Каналы должны быть прямыми, расположенными по горизонтали или вертикали. Горизонтальные штробы прокладываем в 50 сантиметрах от потолка.

Для удобства можно использовать подставку (например, стремянку) с надежной опорой. Вначале для штробления используем болгарку, а затем — долото (для большего заглубления). Ниши для подрозетников проделываем коронкой (если речь идет о бетоне — только долотом).

Укладка проводов

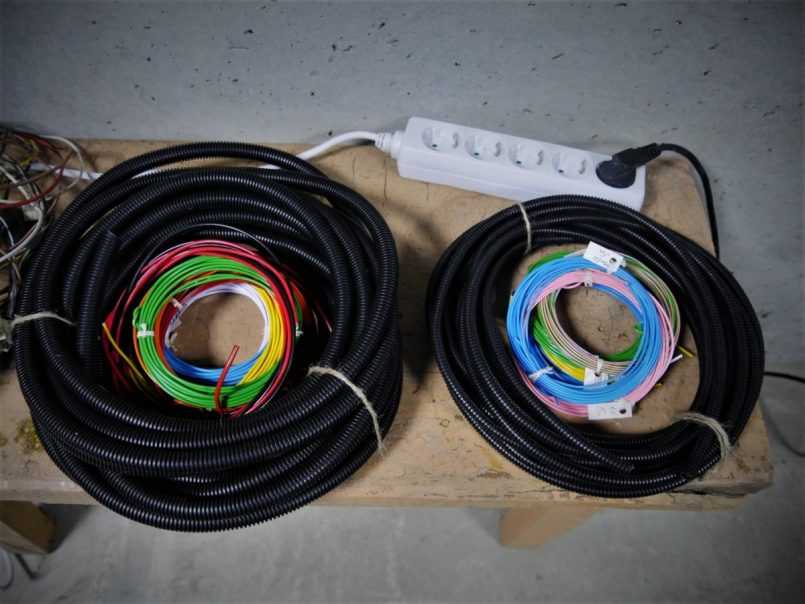

Отрезаем подходящие куски гофра и провода. Укладываем провод в гофр. После этого устанавливаем в ниши и фиксируем алебастром подрозетники. Далее устанавливаем гофр в штробы, а концовки проводов укладываем в подрозетники. Заводим вводную часть гофры в распределительную коробку, наносим проводящую пасту. С помощью жестяного хомута и винта создаем соединение с клеммником заземления щитка. Отключаем электроэнергию и времянку. Заводим провода в щит от электросчетчика.

Цвет проводов

Для нейтрали используется синий или голубой цвет, для защитного провода — желтый с зеленой полоской. Фазные провода могут быть белыми, коричневыми, красными или черными.

Теперь необходимо нанести слой штукатурки возле подрозетников и поклеить обои (или другой декоративный материал).

Постановка вопроса

Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

Варианты прокладки электропроводки

Составление схемы

На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.

Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.

Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.

Нюансы прокладки для разных поверхностей

Для укладки проводки в квартире или доме используют такие способы:

  • открытый, с креплением кабелей непосредственно к поверхности;
  • в металлическом или пластиковом рукаве;
  • с использованием стальных или ПВХ труб;
  • с применением кабель-каналов;
  • штрабление с дальнейшим оштукатуриванием;
  • с использованием керамических скоб и изоляторов.

При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.

Деревянный потолок

Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.

Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.

Железобетонные плиты

В этом случае укладка электрической проводки выполняется 2 способами:

  1. Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
  2. Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.

Натяжной

Применение декоративного покрытия помогает скрывать коммуникации. Для формирования потолка используется резина особой структуры. Полотно крепится к стенам, что приводит к образованию пространства между плитой перекрытия и облицовочным материалом.

При этом учитывают, что кабели не должны пролегать слишком близко к натяжному полотну. Рассматриваемый способ монтажа ограничивает доступ к электрической проводке в дальнейшем.

Металлическая база

Такое основание хорошо проводит ток, поэтому при прокладке проводов принимают усиленные меры безопасности. Согласно строительным нормам, кабели перед креплением к металлической поверхности вводят в пластиковые электротехнические трубы.

Для формирования соединений применяют распределительные коробки из того же материала. Допускается укладка кабелей в металлические рукава, если использование диэлектрического пластика невозможно.

Гипсокартон

Потолки из этого материала получили распространение благодаря невысокой стоимости и возможности самостоятельной установки. Для монтажа подвесной конструкции строят металлический каркас, к которому прикрепляют кабели.

Допускается укладка кабеля в гофре из пластика или металла. Недостатком метода считается отсутствие прямого доступа к проводке. При обслуживании системы приходится разбирать подвесную конструкцию.

Рейки

При формировании такого потолочного покрытия применяется подшивной способ установки. Это также ограничивает доступ к кабелям. Рейки крепятся к деревянной обрешетке, которая собирается на базовом основании.

Метод прокладки проводов зависит от материала изготовления потолочного покрытия. Для протягивания кабеля проделывают отверстия в элементах обрешетки.

Кассеты

Такой материал применяется для сборки подвесных фальшконструкций. Кассетные потолки строятся из квадратных или прямоугольных элементов, сделанных из стекловолокна и прессованной бумаги.

Их устанавливают на металлическую или пластиковую обрешетку. Такая конструкция обеспечивает легкий монтаж проводки, позволяет получать доступ к кабелям в любой момент. Провода крепят как к плитам перекрытия, так и к обрешетке.

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

  1. Розеточные группы.
  2. Освещение.
  3. Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

  • в жилой комнате — 1 шт. на 5-7 кв. м;
  • на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

  1. Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
  2. Оборудование в распределительном щите, пока без указания номинального тока.
  3. Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

  1. Параллельно углам помещения. Укладка по диагонали не допускается.
  2. От потолка и границы проемов отступают 15 см.
  3. Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

Потребитель Сечение жил, кв. мм Номинальный ток, А Максимальная мощность прибора, кВт
Квартира (вводный кабель) 3х10 40 12,1
Электроплита, варочная поверхность 3х6 32 9,24
Бойлер, стиральная машина, кондиционер 3х4 25 7,7
Розеточные группы 3х2,5 16 5,5
Осветительные приборы 3х1,5 10 4,1

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

  1. Сечения проводов.
  2. Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
  3. Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

  • АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
  • А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

  • 30 мА — в сухих помещениях;
  • 10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мой дизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
