Монтаж электропроводки в частном доме своими руками

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

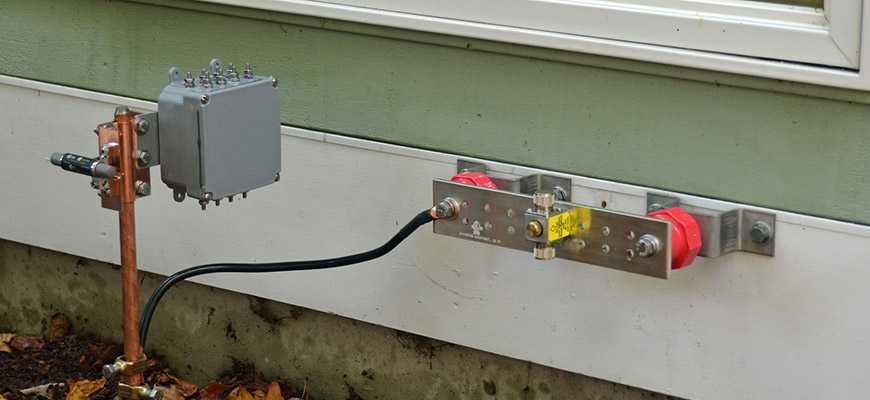

Установка контура заземления

Частные дома снабжают элементом, который:

защищает пользователя при пробое тока на корпус прибора;
обеспечивает безопасность работы устройств, функционирующих во влажной среде;
препятствует появлению помех в электросети.

Частные дома снабжают контуром заземления.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

мощная бытовая техника;
осветительные приборы в помещениях с высокой влажностью.

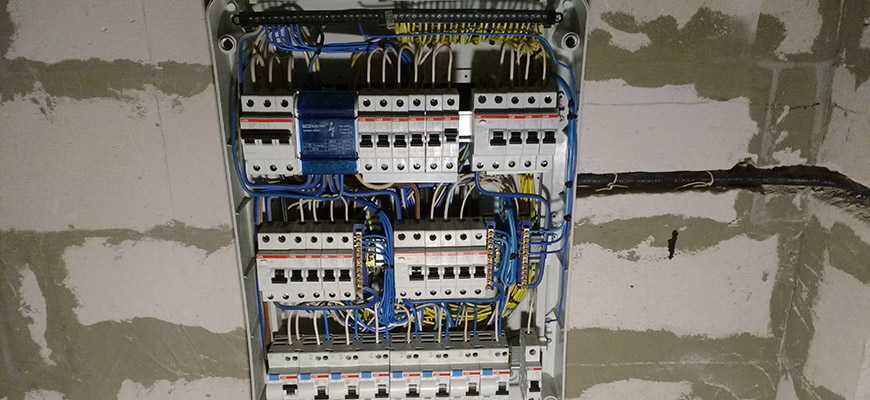

Элементы распределительного щита

В этом блоке располагают:

общие УЗО и защитные элементы;
автоматы отдельных линий;
приборы учета;
нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

синяя — ноль;
белая (коричневая или черная) — фаза;
желто-зеленая — заземление.

Распределительный щит — устройство для приема и распределения электрической энергии.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.

Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.

Какой провод использовать для проводки в доме

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели

Важной их характеристикой является поперечное сечение

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл. проводки, то она может состоять из:
монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.
Кухонную ветвь (для чайников, варочной панели, духового шкафа). При повреждении этой линии комнаты не останутся без электроснабжения.
Для санузлов. Розетка в туалете или ванной — обязательный атрибут. К ней подсоединяют системы фильтрации или вентиляции, фены, электробритвы.
Осветительные линии. Желательно провести свет отдельно от других ветвей.

Стационарная бытовая техника

Мощные приборы устанавливают в кухнях или санузлах. Больше всего энергии потребляют устройства с ТЭНами. При замене стационарных установок требуется обесточивание квартиры. Чтобы этого не происходило, предусматривают отдельную ветвь.

Силовую группу снабжают автоматом соответствующего номинала. Он прекращает подачу электричества при перепадах напряжения.

Стационарная бытовая техника потребляет много энергии.

Выделенная линия для кухни

Часть бытовой техники включена всегда. Постоянно работают проточные нагреватели, холодильники. При укладке общей проводки для всей квартиры из-за перегорания провода на кухне обесточиваются все комнаты.

Электроснабжение будет отсутствовать до выявления и устранения неисправности. Нельзя нагружать одну линию всеми приборами. При раздельной укладке свет будет всегда. Даже если работает единственная розетка, можно подключать инструменты.

Группы освещения

Разветвление осветительной сети делают независимо от количества комнат. Основной светильник и дополнительные точечные приборы подключают к разным линиям. Так освещение будет отсутствовать только при возникновении неисправностей на входе проводки в квартиру.

Разветвление делают независимо от количества комнат.

Помещения с повышенной влажностью

Попадание влаги — частая причина поломки приборов на балконах или в санузлах. Поэтому электрическую схему помещений составляют с соблюдением правил:

Проводят отдельную сеть с защитным автоматом.
Устанавливают герметичные распределительные коробки. Их располагают за пределами помещения. Выключатели также выносят на стену коридора.
Используют специальные розетки. Они снабжаются крышками, закрывающимися при извлечении штекера.
Все провода защищают гофрированным шлангами. Тщательно изолируют места соединений.
Стандартные светильники заменяют слаботочными. Предпочтение отдают приборам, работающим от сети 12 В.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.

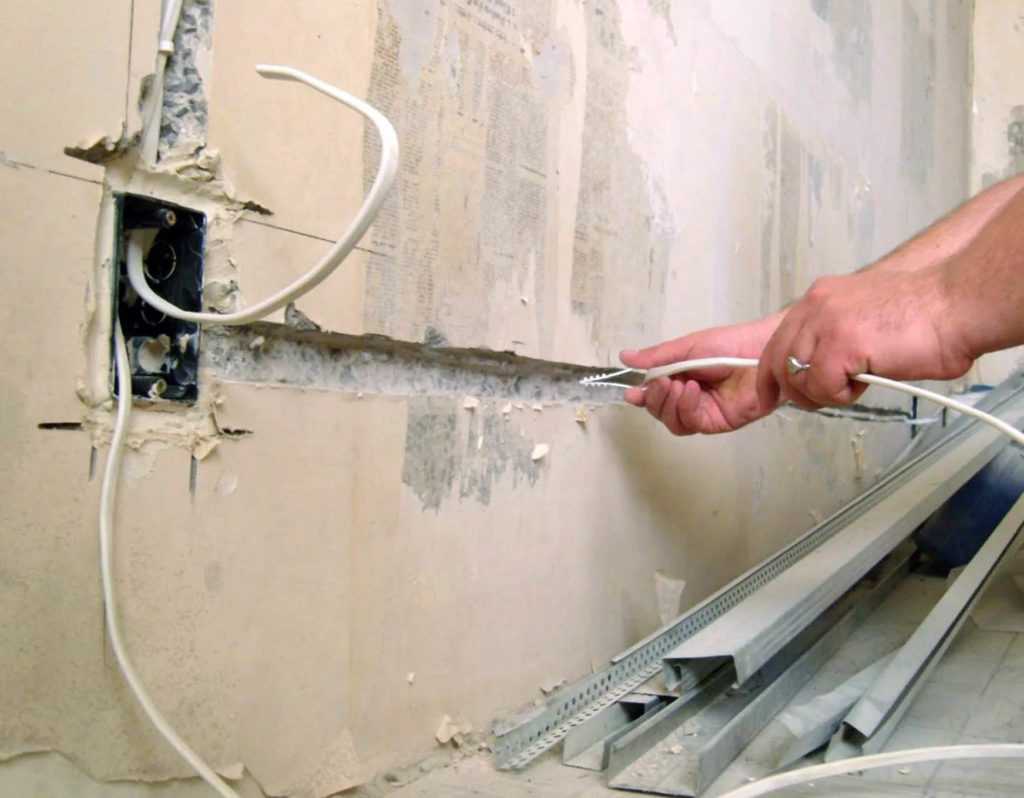

Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
фазный провод идет через выключатель, а потом – к осветительному прибору;
земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

С чего начинается составление схемы проводки?

Перед осуществлением планирования разводки проводки, нужно составить план дома и спланировать электроприборы, которые будут использоваться в вашем жилище.

Соответственно, для составления плана дома, а затем и схемы, которая определит разводку проводки в доме, нужно подготовить:

линейку;
ручку;
лист бумаги (может быть с тетради, может быть и А4 и больше);
цветные фломастеры или карандаши.

Итак, с самого начала нужно нарисовать план своего дома или квартиры.

Полезный совет: его можно взять в БТИ или ДЭЗе. Этот вариант является наиболее оптимальным, поскольку вы будете иметь очень точный план дома и всех его комнат. Этот план можно сфотографировать или отсканировать, а затем распечатать в двух экземплярах. Таким образом вы не будете нуждаться в рисовании самого плана. Каждую комнату следует пронумеровать.

Дальше начинается самое интересное — нужно определиться с электроприборами, которые будут использоваться в определенной комнате

Например, если берете во внимание ванну, то планируете в ней размещение бойлера, стиральной машинки и других необходимых приборов. То есть с самого начала определяется список приборов и только

Рекомендуется составить отдельный список приборов для каждой комнаты.

Рисуем план квартиры

После этого нужно спланировать размещение мебели и других важных элементов в каждой комнате. В результате на первой копии плана обозначаются места размещения мебели и электроприборов.

Для этого используются разноцветные фломастеры. Конечно, если планируется разводка в частном доме, то не следует забывать и о других хозяйственных зданиях.

Во время планирования главной задачей является определение мест размещения электроприборов. Это нужно для того, чтобы знать, где будут находиться розетки и осветительные приборы. Что касается выключателей, то их количество зависит от количества светильников. Их местом размещения является часть стены возле дверного проема.

Следующая задача в получении ответа на вопрос, как правильно спланировать и развести проводку в частном доме, состоит в определении мест размещения розеток, выключателей и светильников. Розетки, конечно, будут размещаться на стене за основным электроприборами. Размещение выключателей вы уже знаете. Что касается светильников, то нужно знать, какие светильники будут использоваться.

Если свет в комнате будет создавать одна люстра, то она должна размещаться по центру потолка. Для обозначения ее места положения проводят две линии. Одна должна соединять середины боковых сторон потолка. Вторая должна соединять середины продольных сторон потолка. Место их пересечения является местом размещения люстры.

Совсем по-другому будет обозначаться место положения точечных светильников. В этом случае все очень просто: обозначают место их размещения. Местоположение каждой розетки, каждого выключателя и всех светильников обозначают на второй копии плана дома. Обозначены точки будут конечными для каждой ветви проводки. Начальной точкой является счетчик.

Важность вопроса

Если Вы задаетесь вопросом, обязательно ли нужно делать заземление в своем дачном домике либо коттедже, то сразу же говорим, что без защитного контура нельзя обойтись. Даже по нормативам ПУЭ, СНиП и ГОСТу требуется делать специальный отвод, который обезопасит Вас от поражения электрическим током. Организация системы TN-S (ее правильное название) в сети 220 и 380 Вольт должна производиться еще при строительстве, т.к. потом это делать более затратно (необходимо будет менять двухжильный кабель на трех- либо пятижильный по всему дому).

Если вы приобрели дом, в котором отсутствует заземление, то необходимо его смонтировать и подключить. Монтаж системы заземления достаточно простой. Помимо заземления, необходимо создать молниезащиту. О том, как сделать громоотвод своими руками, мы рассказывали в отдельной статье.

Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

Проточный нагреватель воды – 5000
Электроплита – 3000
Автоматическая стиральная машинка – 2500
Сварочный аппарат – 2300
Духовка – 2000
Утюг – 1700
Бойлер – 1500
Пылесос – 1500
Обогреватель – 1500
СВЧ-печь – 1400
Электрочайник – 1200
Вентилятор – 1000
Холодильник – 600
Компьютер – 500
Телевизор – 300
Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

Подготавливаем инструмент и материалы

Что касается инструментов для монтажа заземления в загородном доме (к примеру, на даче), вам понадобятся:

сварочный аппарат (его наличие обязательно, т.к. соединение пластин и арматуры без сварки не создаст качественный контакт, тем более под почвой);
болгарка (резать металл на подходящие куски);
штыковая лопата;
перфоратор;
кувалда (чем тяжелее, тем лучше, т.к. придется вгонять штыри на 2 метра вглубь);
набор гаечных ключей (затягивать болт).

Если Вы обладаете хотя бы небольшими навыками электрика, рекомендуем сделать сварочный аппарат своими руками! Ничего сложного в этом нет!

Из материалов следует использовать:

Металлический уголок из нержавеющей стали с размерами 50*50 мм, длиной не менее 2 метров. Альтернативный вариант – водопроводная труба из стали, диаметром 32 мм, толщиной стенок не менее 3,5 мм либо арматура. Также можно использовать прямоугольный профиль, главное чтобы его площадь поперечного сечения не превышала 150 мм2.
Три полоски металла длиной 120 см, шириной 4 см и толщиной не менее 4 мм.
Металлическая полоса из нержавейки 40*4 мм, имеющая длину от места залегания системы к крыльцу дома.
Болт М8 либо М10.
Медный провод, к примеру, ПВ-3, толщиной не менее 6 мм2 (в зависимости от того, какое сечение принято для фазного проводника).

Важно! Не экономьте на толщине заземлителей, т.к. от этого будет зависеть долговечность и надежность вашего заземления!

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

Наличие электроизоляции на всех токоведущих частях
Правильное расположение розеток
Заземление всех необходимых элементов
Недоступность большинства электроузлов для случайного контакта
Повышенная защита сетей в детских комнатах
Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

Как планировать проводку

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами, нужно составить схему.

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.

Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности

Примером является ванная, туалет или прачечная.

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Выключатель должен находиться с той стороны двери, с которой находится ручка. Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Схема квартирного щитка

По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Где устанавливать выключатели?

Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

(Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
(Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.
