Виды лампочек и типы цоколей

Светоотдача



Прежде всего, говоря об отличиях между осветительными лампочками, необходимо упомянуть такое их свойство, как светоотдача. Этот параметр измеряется в Люмен/Ваттах. Речь идёт о том, что в зависимости от светоотдачи лампа может выделять определённое количество света при использовании конкретного количества энергии. Для простоты понимания можно пояснить. При работе лампы потребляется энергия. Чем выше светоотдача лампы, тем больше она способна выдать света при том же количестве потреблённой энергии. Грубо говоря, можно получить большее количество электрического света, за те же деньги. Необходимо добавить, что маркировка с обозначением этого параметра на саму лампу не наносится, но эту информацию можно почерпнуть из сопроводительной документации к партии, которую можно, при необходимости запросить у продавца.

Для каких типов ламп подходят цоколи E27 и E14

Различные типы ламп с цоколем Е14.

Проще всего рассмотреть основные варианты источников света и увидеть различия по их применяемости с разными цоколями. Тут все достаточно просто, разобраться можно быстро:

  1. Лампы накаливания чаще всего выпускаются с цоколем Е27, это традиционное решение. Они могут иметь мощность до 200 Вт и применяются в любых типах оборудования. Что касается варианта Е14, в него можно ставить только лампочки с нитью накала мощностью не выше 60 Вт.
  2. Люминесцентное оборудование может применяться с цоколями двух типов без каких-либо ограничений. Энергопотребление у этого типа невысокое, поэтому он подходит под разное оборудование. Но при этом есть ограничения по конфигурации, так как светящаяся часть достаточно объемная.
  3. Галогенные варианты имеют схожую конструкцию с лампами накала. Но в сравнении с ними обладают большей яркостью и позволяют добиться лучшего качества освещения. Выпускаются под разные патроны, поэтому можно подобрать подходящее решение под любой из видов.
  4. Светодиодные лампочки самые экономичные на сегодня. Они выпускаются с двумя типами цоколей и почти не отличаются по рабочим параметрам. При этом диодное оборудование не греется при работе, что продлевает срок службы патронов.

Мощность

Мощность – не главный технический параметр при выборе лампочки LED, но его воспринимают как один из важнейших, поскольку от этого зависит потребление электроэнергии, экономичность. Если сравнивать с обыкновенными лампочками накаливания, они потребляют намного меньше энергии.

На корпусе, а также упаковке устройств LED есть маркировка мощности. Она находится в пределах от 3 до 25 Вт. В основном, параметр обозначается буквами «P» или «W». Люди, которые привыкли использовать лампы накаливания мощностью 100 Вт, могут приобрести светодиодную лампу мощностью 15 Вт, и она будет освещать комнату так же, но потреблять при этом меньше энергии.

Чипам требуется меньшее напряжение, но при этом они способны излучать большую яркость. Например, светодиодные изделия мощностью 10 Вт по яркости будут соответствовать классической лампочке накаливания мощностью 75 Вт. Чтобы узнать об остальных сравнительных характеристиках, изучите таблицу ниже.

Таблица соответствия яркости ламп накаливания и LED.

Приобретая LED-лампу, стоит помнить о том, что недорогие китайские изделия отличаются меньшей мощностью и не соответствуют указанной на упаковке маркировке. Разница между дорогой лампой и дешевой может колебаться в пределах 5 Вт. Такие осветительные устройства рекомендуется не покупать.

В каких областях применяются

С помощью люминесцентных ламп можно эффективно освещать большие площади, при этом значительно улучшая условия в помещении, снижая расходы на электроэнергию, а также увеличивая срок службы системы освещения.

Устройства со встроенным электронным балластом и винтовыми резьбовыми цоколями E27 или E14 применяются в быту в качестве эффективной замены ламп накаливания. Они способны обеспечить необходимый световой поток, гарантировать стабильность и отсутствие мерцания. При этом полностью отсутствует гул. Применяются в квартирах, домах, торговых центрах, школах, больницах, банках и др.


Рисунок 5. ЛЛ в интерьере

Какой может быть мощность

Этот параметр в маркировке обозначается буквой W и идущими за ней цифрами. Зная мощность люминесцентной лампы, можно определить, помещение какой площади ей можно осветить. К примеру, этот показатель может кодироваться как 11 W, 15 W, 20 W.

В отношении мощности обозначения в маркировке люминесцентных ламп соответствуют определенным шифрам такого же оборудования с нитью накаливания. Указываются эти соотношения в специальных таблицах. Представленные в них данные могут значительно облегчить выбор покупателю. К примеру, обозначение 11 W будет соответствовать мощности лампы накаливания в 55 W, 15 W — 75 W, 20 W — 100 W.

Люминесцентные — энергосберегающие

Хорошим уровнем экономии энергии обладают люминесцентные лампы. Внутри них находится трубка из которой сделана колба, покрытая порошком люминофором. Это обеспечивает свечение в 5 раз ярче, чем лампы накаливания при той же самой мощности.

Люминесцентные не очень экологичны из-за напыления ртути и люминофора внутри. Поэтому требуют бережной утилизации через определенные организации и контейнеры приема использованных лампочек и батареек.

Также они подвержены эффекту мерцания. Проверить это легко, достаточно посмотреть их свечение на дисплее через камеру смартфона. Именно из-за этой причины не желательно размещать такие лампочки в жилых помещениях где вы постоянно находитесь.

//www.youtube.com/watch?v=bSPenZibRko

Светодиодные лампы и светильники разных форм и конструкций широко применяются в различных сферах жизни.Их преимущества:

  • устойчивость к температурным перегрузкам
  • незначительное влияние на перепады напряжения
  • простота сборки и использования
  • высока надежность при механических нагрузках. Минимальный риск, что она разобьется при падении.

Светодиодные лампы в процессе работы очень слабо нагреваются и поэтому имеют пластиковый легкий корпус. Благодаря этому они могут применяться там, где другие устанавливать нельзя. Например, в натяжных потолках.

Экономия электроэнергии у светодиодов более значительная чем у люминисцентных и энергосберегающих. Они потребляют примерно в 8-10 раз меньше, чем лампы накаливания.

Если грубо взять усредненные параметры по мощности и световому потоку, то можно получить такие данные:

Эти результаты примерные и в реалии всегда будут отличаться, так как многое напрямую зависит от уровня напряжения, марки производителя и множества других параметров.

Например в США, в одной пожарной части до сих пор горит обычная лампочка накаливания, которой уже больше 100 лет. Был создан даже специальный сайт, где через web камеру, в режиме онлайн, можно понаблюдать за ней.

Все ждут, когда же она сгорит, чтобы зафиксировать этот исторический момент. Посмотреть можно здесь.

Светодиодные и энергосберегающие лампы обладают возможностью давать разный цвет светового потока.

В этом случае на ней будет указано значение 2700-3500 Кельвинов. Это так называемая цветовая температура. Этот свет аналогичен простым лампочкам накаливания.Желтый – является наиболее комфортным для глаз и уютным для жизни.

На лампе указывается 3500-4500 Кельвин. Такой свет хорош там, где необходима правильная цветопередача – рабочий стол, наложение макияжа, художественные работы.

голубовато-холодный 6400 Кельвин и выше

Такой свет будет уместен в санузле, либо в подсобном помещении.

Чтобы не искать непонятные цифры и быстро отличить величину светового потока, производители зачастую на упаковке наносят наглядные цветовые обозначения:

голубая рамка – холодный свет

В последнее время большую популярность получили филаментные лампы. Это та же самая светодиодная, только выглядит она во включенном состоянии как простая лампочка накаливания.

Именно это и является ее особенностью и преимуществом, которое широко используется в открытых светильниках.

Например, если речь идет о хрустальных люстрах, то при использовании в ней обыкновенной светодиодной лампы, из-за ее матовой поверхности хрусталь ”играть” и переливаться не будет. Он блестит и отражает свет только при направленном луче.

В этом случае люстра смотрится не очень богато. Применение в них филаментных, раскрывает все преимущества и всю красоту такого светильника.

Это все основные виды ламп освещения широко применяемые в квартире и жилом доме. Выбирайте необходимый вам вариант согласно вышеприведенных характеристик и рекомендаций, и обустраивайте свое жилище правильно и с комфортом.

//www.youtube.com/watch?v=V8y2OcxXuuY

Это интересно: Перевод киловатт в лошадиные силы: сколько ЛС в одном кВт

Умные

В любой момент можно проверить, включён ли свет в квартире. Можно контролировать освещение посредством мобильного приложения.

Smart цоколем управляет мобильное приложение Ready For Sky: внутри дома или в квартире (до 50 м.) при помощи Bluetooth, а с далёкого расстояния при подключении технологии R4S Gateway на домашнем смартфоне.

При помощи смарт-цоколя можно включать свет для создания эффекта присутствия в доме почти с любого расстояния, настроить включение света на дачном участке в ночное время суток, перед сном выключить свет в прихожей со смартфона, не вставая с дивана, наладить «световой» будильник по утрам, чтобы быстрее пробудиться.

Ещё одним преимущество является планировка включения и выключения освещения: когда SkySocket очутится в зоне действия Bluetooth смартфона, лампочка сама включится. А если связь между устройствами прервется, свет моментально выключится. Smart цоколь совместим с любыми экономными лампам с патроном Е27.

Где используется

Типоразмер E27 можно смело назвать бытовым видом цоколей. Он самый распространенный благодаря эксплуатационным свойствам. Популярность повлияла и на доступность, цоколи такого вида есть в ассортименте разных компаний, а купить их можно в хозяйственном отделе любого магазина.

Область применения E27:

  1. Жилые помещения (частные дома, квартиры).
  2. Хозяйственные помещения (гаражи, подвалы, кладовки и т.д.).
  3. Производства небольших площадей.
  4. Уличные фонари невысокой мощности.


Светильник под лампы с диаметром 27мм.

Большой процент лампочек, с которыми человек ежедневно сталкивается в быту, как раз отвечают стандарту E27. Для помещений больших площадей уже нужны более мощные осветительные приборы.

Как маркируются цоколи

Маркировка цоколей осуществляется комбинацией буквенно-цифровых символов. Она может состоять из двух или трех частей. Начинается с заглавной буквы, дополняется числом, и при необходимости уточняется строчными буквами.

Основная буква

Используется заглавная буква из латинского алфавита. Сообщает об типе контактной группы или способе расположения на лампе. Основная буква может рассказать о сфере использования, типе соединения.

Типы обозначения цоколей:

  • E – стандартный резьбовой цоколь Эдисона, применяется в быту для осветительных приборов;
  • G – конструкция со штырьками в роли контактов;
  • R – с утопленным в торце контактом;
  • B – штифтовые конструкции;
  • S – софитного образца;
  • P – фланцевые;
  • T – телефонного типа;
  • H – для ксенона;
  • W – проволочные (бесцокольные).


Маркировка обычно пишется на поверхности цоколя.

Число

Второй обязательной частью маркировки являются числовые символы, они указывают на размер изделия. У разных ламп применяется разное измерение, число может соответствовать диаметру или расстоянию. Обычно измеряется в миллиметрах.

Строчные буквы

Используются в маркировке далеко не всех конструкций, дают информацию о контактах. Обозначаются тоже латинскими, но строчными буквами.

Маркировка:

  • s – говорит о наличии одного контакта;
  • d – обозначает приборы с двумя контактами;
  • t – для изделий с тремя выводами;
  • q – цоколи с четырьмя контактами;
  • p – пять штекеров.


R7s оснащен одним контактом.

Если строчная буква отсутствует в маркировке конкретной лампы, то это свидетельствует об обычной контактной группе для данного вида.

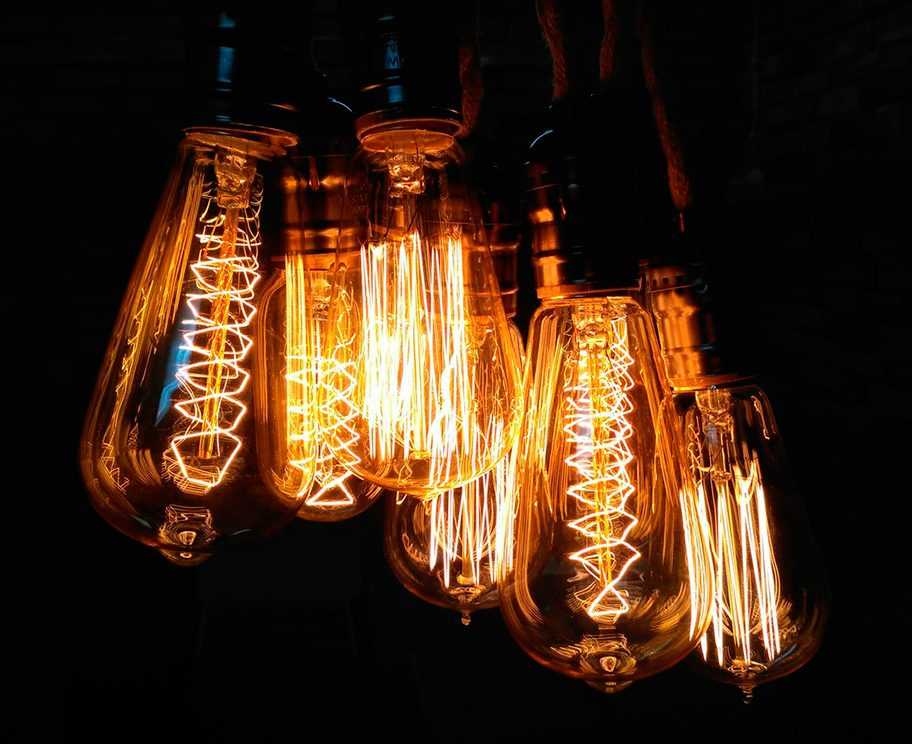

Лампы накаливания

Лампы накаливания

Это самый известный тип лампы, которые первыми вошли в наши дома. Они появились еще в середине девятнадцатого века и популярны до сих пор. Состоят стеклянного баллона и нитей накаливания, которые отвечают за подачу света. Нити раскаливаются от электрического тока и начинают светить. В России лампы накаливания известны как «лампочки Ильича», потому что период их популярности пришелся во времена Ленина.

Положительные стороны лампочек накаливания:

  • Главным плюсом можно считать стоимость подобного вида лампочек – она, несомненно, низкая. Лампы накаливания наиболее доступный вид среди всего ассортимента электрических лампочек.
  • С технической точки у ламп накаливания есть сплошной поток излучения света. Часть видимая глазу характеризуется красным и оранжевым светом. Подобная расцветка усиливает теплые оттенки цвета, а также снижает холодные расцветки дома. Поэтому лампы накаливания делают обстановку квартиры намного уютней.

Отрицательные стороны лампочек накаливания:

  • Плохо передают натуральную цвета предметов, можно сказать, что искажают их. Поэтому их нельзя использовать для освещения магазинов или мест, где нужно видеть цвета в настоящем аспекте.
  • Они никак не экономят энергию, скорее увеличивают ее расход. Хотя прогресс не стоит на месте, так что некоторые лампы накаливания оснащены специальным напылением, которое позволяет сбалансировать процесс растраты энергии, так что проблема вполне решаема.
  • А еще у ламп накаливания достаточно высокий уровень теплоотдачи, так что они могут пожароопасны. Поэтому их размещение стоит продумать, лампы накаливания должны размещаться как можно дальше от мест, которые могут легко загореться.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

  • Включить/отключить лампу
  • Задать расписание для включения/отключения лампы в нужное время и день недели.
  • Таймер. Включает/отключает лампу через заданный промежуток времени.
  • Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

  • Итоговая стоимость, которая складывается из:
  • цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
  • Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

  • Необходимость постоянного включения связи Bluetooth.
  • Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
  • Отсутствует сигнал о перегоревшей лампе.
  • Отсутствие возможности управлять одновременно группой ламп.
  • Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Выбирайте правильные лампочки

TaraPatta / Shutterstock

Ваша лампочка — это ваш главный источник света, поэтому тип лампы определяет, как будет выглядеть свет в вашем жилище

Особенно это важно для тех, кто проживает в регионах, где в течение года не много солнечных дней. В этом случае вам необходимо компенсировать отсутствия естественного яркого света искусственными источниками освещения

Различные лампы работают по-разному, и существует четыре основных типа:

Лампы накаливания: это традиционные лампы, которые большинство из нас использовали на протяжении десятилетий, и от них в наши дни начинают постепенно отказываться в пользу более энергоэффективных источников освещения. Лампы накаливания, как правило, излучают теплый сияющий свет.

Люминесцентные лампы (энергосберегающие): они , чем лампы накаливания. К тому же они служат намного дольше. Обычно они излучают более холодный свет (тон), но вы можете в магазинах подобрать цвет свечения, благо в продаже сегодня представлены лампы, имеющие разный уровень яркости и температуры

Стоит отметить, что энергосберегающие люминесцентные лампы действительно содержат ртуть, и, хотя ее количество невелико, они все же требуют более осторожного обращения и утилизации.

Светодиоды: они так же эффективны, как и энергосберегающие лампы, но могут служить в три раза дольше. Раньше они в основном использовались в качестве рабочего освещения, потому что давали только резкий, прямой свет, но, как и люминесцентные лампы, они прошли долгий путь развития технологий, изменившись со временем

Теперь они выглядят так же, как обычные лампы накаливания, но они более эффективны как по потреблению электроэнергии, так и по уровню (яркости) освещения. Кроме того, они менее горячие на ощупь и служат долго. По этим причинам они могут быть более дорогими по сравнению с энергосберегающими лампочками или лампами накаливания.

Галогенные лампы: они излучают яркий белый свет, похожий на естественный дневной свет. Отлично подходят для рабочего освещения. Они также потребляют на 10-20 процентов меньше энергии, чем лампы накаливания.

Есть и другие типы лампочек, но это наиболее распространенные, которые вы будете использовать у себя дома. В этой статье мы рассматриваем только самые популярные источники света, а также нас интересует только их внешний вид. Если вы хотите почитать более подробно о каждом виде ламп, их эффективности и других технических характеристиках, вы можете найти данную информацию здесь.

При обсуждении внешнего вида нас интересует яркость, которая измеряется в люменах, и внешний вид света, который измеряется в Кельвинах.

Виды ламп

Виды лампочек по способу работы представляют в своей совокупности очень большой список разновидностей.

Лампа накаливания

Свет у такой лампочки излучается телом накала, в качестве которого используется тугоплавкий металл (например, вольфрам, выдерживающий до 3200 градусов по шкале Цельсия). Для долговечности внутрь стеклянной части лампочки при изготовлении запускается инертный газ типа аргона. Поверхность лампы накаливания может быть обычной, зеркальной либо матовой. Достоинством такого вида лампочки освещения является прекрасный индекс цветопередачи, комфортный для людей и похожий на солнечный.

Светодиодные

LED-лампы или светодиодные лампочки работают на полупроводниковых кристаллах, превращающиеся в яркий свет в процессе перехода «p-n». Чаще всего обычные, пользующиеся популярностью светодиодные лампы имеют около пяти диодов в одном источнике света.

Преимущества и недостатки

Изучив материалы по газоразрядным осветительным приборам, можно понять их особенности. Такие лампы используются несколько десятилетий, можно сказать, что они уже достигли своего предела совершенствования и создать источник света, который будет еще лучше, на этих же физических принципах работы, уже невозможно.

Плюсы

Хорошее равномерное рассеивание света;
Большая экономичность (КПД в несколько раз выше, чем у ламп накаливания);
Большая светоотдача;
Больший срок службы в сравнении с лампами накаливания;
Меньший нагрев при работе;
Разнообразие форм;
Разнообразие цвета люминофора;
Антибактерицидное излучение (отдельный тип);
Можно подключить источник света с обрывом электродов на постоянный ток.

Минусы

Сложности утилизации (колба содержит ртуть);
Постепенная потеря КПД;
Выгорание люминофорного покрытия;
Схема подключения имеет дополнительные элементы;
Прочие малозначимые недостатки.

Мы надеемся, что статья была полезна читателям.
