Зерноочистительные машины: устройство, технические характеристики, производители

Описание

При выборе зерносушилок обращают внимание прежде всего на размеры хозяйства, виды выращиваемых культур и величину урожаев. Для средних и малых аграрных хозяйств экономически целесообразней приобретать зерносушилки со средней производительностью при небольших энергозатратах

Сама по себе зерносушилка — это не слишком сложное устройство, в котором под воздействием горячего воздуха зерно доходит до установленных законодательством норм. Все зерносушилки, как правило, имеют камеру для сушки зерна и непосредственно нагревательную печь. Сушильные камеры отличаются видом и размером, в зависимости от класса оборудования. Зерно при сушке может как оставаться неподвижным (при периодическом типе работы), так и находиться в движении на протяжении всего процесса сушки (при сушке непрерывным способом). Также отличается и способ подачи зерна.

При сгорании топлива, на котором работает устройство, потоки нагретого воздуха, проходя сквозь толщу зерна, находящегося в сушилке, значительно снижают содержание влаги и способствуют физическому дозреванию зерна.

Зерносушильные комплексы в свою очередь включают в себя оборудование, задействованное на каждом этапе переработки зерновых культур.

Как правило, в хорошо спроектированный зерносушильный комплекс кроме самих зерносушилок входят и ямы для накопления зерна непосредственно из комбайна, и аппараты для очистки и калибровки зерна, и бункер для последующего хранения. Кроме того, они оснащены дополнительным оборудованием для транспортировки продукции и множеством устройств, позволяющих максимально автоматизировать процесс обработки зерна.

Зерносушильные комплексы снабжены электронными системами управления, позволяющими осуществлять перемещение зерновых из агрегата в агрегат с минимальным вмешательством человека.

Размеры и мощность зерносушильных установок проектируются в зависимости от размеров хозяйств. Грамотно спроектированный комплекс позволяет переработать и уложить на хранение весь полученный урожай с минимальными трудозатратами и затратами энергии, что делает данные установки более экономически выгодными, чем сушка зерна у сторонних производителей.

Устройство

Зерноочистительная машина ОВС-25 оснащена специальным приемным отсеком, который размещен между вертикальными каналами. Питающее устройство камеры состоит из следующих элементов:

Приемного лотка.
Питательного клапана.
Распределителя шнекового типа.
Делителя подачи зернового материала.

Ворох при помощи питающего устройства рассредоточивается по ширине отсека, после чего происходит его разделение на равные доли.

Зерноочистительные машины этого типа оборудованы воздушной системой, которая состоит из таких элементов.

Пары вертикальных каналов.
Осадочного отсека.
Воздуховода.
Отделителя примесей инерционного действия.
Вентилятора.
Пневматического транспортера.

Рабочие каналы подсоединены к вентилятору. Пыль и легкие примеси вместе с воздухом поступают в отделитель и транспортер, а тяжелые частицы оседают в специальной камере. Нижняя часть этого отсека имеет систему легкоподвижных клапанов. Они открываются под давлением, создаваемым осевшими элементами. Сбоку стенки корпуса воздушной системы предусмотрена ниша с выдвижной заслонкой, которая приводится в действие при помощи зубчатого колеса и рейки. Служит заслонка для регулировки воздушного потока. Отделитель пыли обладает жалюзи, а пневматический транспортер выполнен из листовой стали по типу воздуховода с круглым сечением.

Механизм перемещения

Рассматриваемый агрегат транспортируется при помощи специального механизма. Он состоит из таких деталей:

Электрического мотора.
Передачи клиноременного типа.
Редуктора с двумя скоростями.
Цепных передач.
Кулачковой муфты.

Электродвигатель обладает мощностью 1,1 кВт, активируется посредством кнопки, находящейся на щитке управления. При помощи механизма реверсного типа техника движется, как вперед, так и назад. На раме расположен редуктор, переключение которого осуществляется посредством вилки с фиксатором на крышке. Кулачковые муфты служат для агрегации вала с полуосями, оснащенными на концах звездочками.

Зерноочистительные комплексы КЗС

Зерноочистительный комплекс КЗС, так же, как и ЗАВ, представляет собой набор машин и оборудования, сбалансированный по производительности.

Использование зерносушильного комплекса КЗС позволяет получить качественный продукт, который хранится довольно длительное время. Увезенный с полей урожай проходит предварительную очистку и сушку зерна и переправляется для последующей переработки или хранения.

Зернокомплексы КЗС состоят из приемного отделения, представляющего собой завальную яму с транспортером и норий. Также в комплексах имеется зерноочистительное отделение, куда входят машины предварительной и первичной очистки, триерные блоки и транспортирующие устройства, сушильное отделение, транспортеры, зернопроводы, аэрируемые бункера временного хранения, компьютерная контролирующая система и система управления всем оборудованием.

Как работает зерносушильный комплекс КЗС

Зерновая масса, после сбора урожая попадает в завальную яму, откуда норией подается в машину на предварительную очистку, где отделяются крупные примеси, солома и прочие остатки стеблей растений.

Далее влажное зерно попадает в зерносушилку, а сухая часть зерна поставляется на хранение в специальные отделения аэрируемых бункеров. Из зерносушилки основная масса зерна, имеющая кондиционную влажность, отправляется в машину для прохождения первичной очистки, затем в триерный блок.

Следующий этап – это бункерное отделение, откуда уже чистое зерно загружается в автотранспорт.

Семенные зерновые проходят еще одну дополнительную обработку, включающую в себя очистку и сортировку на машинах вторичной очистки.

Современное оборудование зерноочистительного комплекса КЗС рассчитано на выполнение как комплексных, так и отдельных операций. Сушат зерновые на КЗС только тогда, когда зерно не нуждается в очистке.

Загружают в КЗС зерно, уже имеющее необходимый для хранения уровень влажности, но нуждающееся в тщательной очистке от примеси.

Сушится зерно, загруженное в КЗС, потоками горячего воздуха, подаваемого вентиляторами. Далее, уже готовое зерно отправляется на хранение или на производство, где из него мелят муку или готовят комбикорм для скота.

Регулировка

Производители зерноочистительной машины СМ-4 предусмотрели возможность нескольких регулировочных позиций. От их правильного подбора зависит качество работы техники. Подача зерна в машину корректируется путем изменения зазора между клапаном и питающим валиком. Скоростной режим подачи воздуха регулируется дроссельными клапанами. Настройку триеров проводят при помощи правильного монтажа желобов. Если рабочая кромка элемента поднята слишком высоко, часть обрабатываемого материала будет поступать с длинными примесями. А если положение ниже нормы, хорошее зерно смешивается с отходами. Рекомендуется после настройки рабочих частей агрегата, произвести пробное тестирование техники, при необходимости внести коррективы.

Как функционирует?

Зерноочистительная машина «Петкус» действует по следующему принципу. Сначала очищаемое сырье подается непрерывным способом по трубопроводу к загрузочному отсеку. Затем материал равномерно рассортировывается по всей ширине при помощи регулируемого шибера и приводного шнека. Отходы и примеси удаляются через перепускной канал на верхнюю решетку. Крупные частицы ликвидируются через верхнее контрольное отверстие. Собранное зерно поступает в предварительный сепаратор пневматического типа, где легкие примеси отделяются путем воздействия воздушного потока. Далее материал отводится разгрузочным шнеком через специальный канал и поступает на решето.

Зерноочистительные комплексы ЗАВ

Комплекс ЗАВ используется для обработки собранного урожая зерновых культур, крупяных, масленичных. В этот комплекс входит целый набор машин и оборудования, которые связаны в одну технологическую линию, составляющую два отделения.

Первое отделение
предназначено для предварительной очистки зерновой массы от примесей как крупных, так и мелких. Здесь же зерно временно хранится в вентилируемых бункерах. Это отделение содержит автомобилеразгрузчик, завальную яму, промежуточный транспортер, две нории, отделение для хранения зерновой массы. Сюда же входит машина предварительной очистки.

Второе отделение
предназначено для окончательной очистки зерна, распределения фракций по разным бункерам, а также для дальнейшей их выгрузки в автотранспорт. В это отделение входит ветрорешетная очистительная машина, триерные блоки, зернопроводы и аспирационная система.

Принцип работы зерноочистительного комплекса ЗАВ

Зерновая масса вначале попадает в завальную яму. Оттуда она перемещается на транспортер, который перенаправляет ее в норию. Дальше зерно проходит в машине предварительную очистку.

Следующим этапом зерно поступает на сетчатый транспортер. Здесь крупные примеси, такие как солома, колоски и другой мусор, отделяются от основной зерновой массы.

Далее зерно подвергается воздушно-ветровой очистке, где очищается от легких примесей. Примеси выводятся наружу, где перемещаются в бункер отходов. Основная же зерновая масса засыпается по нории в отделение на временное хранение.

Из отделения временного хранения зерно перемещается в зерноочистительную машину по транспортеру и нории для его финальной очистки. С помощью воздушного потока и решет зерно разделяется на три фракции: очищенное зерно, промежуточная фракция и отходы. Промежуточная фракция отправляется на триерование. Если зерновая масса несильно засорена, то она делится на чистое зерно и фуражные отходы. Если обрабатывается семенной материал, то на триерование поступает вся зерновая масса.

Перед тем, как начать работу на зерноочистительном комплексе ЗАВ, необходимо составить схему работы агрегата. Это делается для того, что целый набор машин и оборудования, входящий в данный комплекс, могут работать автономно
. При составлении схемы необходимо учитывать не только вид обрабатываемой культуры, но и ее влажность, засоренность, а также конечную цель обработки.

СМ-4

Эта техника представляет собой сложный агрегат из комплекса атмосферных, решетных и триерных узлов. Зерноочистительная машина СМ-4 имеет производительность порядка 4 т/ч, предназначена для сортирования и обработки различных зерновых и семенных культур. Аппарат универсален, может эксплуатироваться на открытых токах и в закрытых складских помещениях. Масса техники в полной комплектации составляет 2,15 тонны. Зерноочиститель состоит из загрузочного скребка-транспортера, системы решеток и пневматических сепараторов. Кроме того, машина включает в себя триерное приспособление элеватора, передаточные и вспомогательные устройства. Рабочие части агрегата активируются при помощи пары электрических моторов, действие которых направлено на работу вентиляторов и прочих рабочих элементов. Все детали установлены на раме и оснащены механизмами перемещения. Мощность двигателей составляет 3 и 2,2 кВт.

ЧИСТОЕ ЗЕРНО

Мобильный зерноочиститель ОЗМ-20 компании «Клевер» предусматривает предварительную двухступенчатую очистку зерна от грубых и крупных посторонних и соломистых примесей в целях доведения их содержания до базисных кондиций и предохранения от засорения последующих приемно-распределительных устройств. Данная полуприцепная машина агрегатируется с транспортным средством посредством сницы. Привод барабана и нижнего шнека осуществляется через клиноременные передачи от электродвигателя, установленного на раме, а загрузочного шнека — от мотора, размещенного на его плите. В отцепленном состоянии устройство опирается на стояночные опоры. Во время работы сырье засыпается в загрузочную воронку, из которой забирается подающим шнеком и через лоток передвигается в барабан и на сетку грубой очистки. На этом этапе зерно и мелкая фракция просыпаются вниз на сетку тонкой очистки, а крупные компоненты выводятся наружу. Далее мелкие элементы проходят сквозь ячейки решетки в оцинкованный поддон, откуда выгружаются наружу нижним шнеком, а чистое зерно под собственным весом двигается по сетке тонкой очистки и выходит наружу через выгрузной лоток.

Таким образом, сегодня сельхозпроизводителям доступно большое количество разнообразных машин, предназначенных для предварительной очистки зерна, причем как крупных стационарных комплексов, так и компактных мобильных устройств. Выбор должен быть обусловлен целями, задачами и возможностями аграрного предприятия, а также характеристиками и особенностями обрабатываемого сырья.

Принцип работы

ОВС – зерноочистительная машинка, перемещающаяся вдоль бурта. В процессе работы скребковый транспортер загружает ворох и выдает его на распределительный шнек приемного отсека. Далее материал разделяется на две одинаковые части, направляемые в воздушный канал. Там от зерна отделяются легкие примеси, удаляемые пневмотранспортером. Тяжелые частицы оседают в дополнительной камере. Обе доли чистого зерна транспортируются на нижний и верхний стан решетчатого типа. Очищенные семена на решете разделяются на две части, а мелкое зерно и примеси походят через специальные отверстия. Оставшийся материал подается на второе, а затем на нижнее решето. В верхней отделительной камере происходит удаление сорняков, примесей и дефектного урожая. Основное сырье пропускается через верхнее решето и подается на скатную доску. Далее материал попадает на отгрузочную ленту, по которой направляется в кузов грузовика. Отделенные отходы скапливаются в отстойнике для фуража.

ВОЗДУШНЫЙ ПОТОК

Для предварительной очистки зерна ООО «Воронежсельмаш» разработал сепаратор СПО-100М, рассчитанный на применение в стационарных поточных линиях. Основными органами устройства являются приемная камера и аспирационная система. Привод рабочих инструментов осуществляется клиноременной и цепной передачами от электродвигателя. Подлежащий очистке зерновой ворох поступает в загрузочный шнек, который равномерно распределяет его по ширине сепаратора и подает по скатному листу на сетчатый транспортер. Семена, легкие и мелкие примеси проходят через него, а крупные фракции выводятся данным узлом, причем для интенсификации просеивания ведомая ветвь последнего встряхивается. Сырье, прошедшее сквозь сетчатый транспортер, вбрасывается битером во всасывающий канал аспирации. Замкнутый воздушный поток в сепараторе создается встроенным диаметральным вентилятором, чья скорость регулируется дроссельной заслонкой, расположенной в нагнетательном канале. В сепараторе совмещена грубая и тонкая регулировки воздуха. Первая осуществляется тягой при опущенной гайке, вторая — при затянутом этом элементе вращением винта. Легкие примеси выводятся специальным шнеком, а очищенное зерно идет самотеком.

Как работают Зерноочистительно-Сушильные Комплексы (КЗС)

Зерноочистительно-сушильные комплексы можно использовать на различных объектах. Они могут отличаться мощностью и функциональностью.

КЗС производит очистку и высушивание зерна различных видов (семенного, фуражного, продовольственного).

Сразу после того, как урожай собран, все сельскохозяйственные культуры оперативно отправляются на специальные линии для послеуборочной обработки элеваторов и зернохранилищ. В КЗС происходит очистка зерна от посторонних примесей и высушивания зерна до норм хранения. Современное оборудование может выполнять и комплексные, и отдельные операции.

СТРОИТЕЛЬСТВО КЗС ДЛЯ ОЧИСТКИ И ВЫСУШИВАНИЯ ЗЕРНА «ПОД КЛЮЧ»

Наша компания строит различные объекты для сельскохозяйственных предприятий, занимающихся переработкой злаковых культур.

Мы полностью учитываем потребности и финансовые возможности заказчиков при проектировании и составлении технического задания на строительство объектов. Наша компания строит высокотехнологичные КЗС на базе оборудования для высушивания и очистки зерна от ведущих европейских производителей.

ЧТО ПРЕДСТАВЛЯЕТ СОБОЙ ОБОРУДОВАНИЕ ДЛЯ ОЧИСТКИ И ПРОСУШИВАНИЯ ЗЕРНОВЫХ КУЛЬТУР?

Типовой комплекс состоит из следующих элементов:

Автомобилеразгрузчик, завальная яма со скребковым транспортером, которые расположены под навесом и закрыт решеткой;
Нории, установленные на опорные конструкции;
Машина предварительной очистки и первичной очистки размещена на опорных конструкциях с вмонтированным бункерами для сбора отходов различных категорий;
Зерносушилка прямого нагрева или с теплогенератором, работающие на газообразном или жидком топливе;
Хопперы для влажного и сухого зерна;
Несколько силосов для хранения зерновых культур (комплектуется по требованию заказчика);
Механический и самотечный транспорт, автоматизированная компьютерная система управления, визуализации и контроля за всеми вышеуказанными элементами.

ОСНОВНЫЕ ФУНКЦИИ
ОБОРУДОВАНИЯ

Прием загрязненных и влажных зерновых культур для предварительной очистки, сушки и загрузки на автомобильный транспорт либо их хранение;
Прием очищенных и влажных зерновых культур для сушки, хранения и загрузки на автомобильный транспорт;
Прием загрязненных и сухих зерновых культур для очистки, хранения и загрузки на автомобильный транспорт.

ПРИНЦИП РАБОТЫ

Разгрузка зерновых происходит из установленной на автомобилеразгрузчик машины в завальную яму;
норией зерно подается на машину предварительной очистки, где происходит выделение грубых, соломистых примесей из зерновой массы;
Очищенная масса в случае необходимости поступает в зерновую сушилку, а остальная часть зерновых идет в отделение силосов активного вентилирования на хранение;
Зерновые, достигшие в зерносушилке кондиционной влажности, подвергают очистке от примесей в машине первичной очистки;
Чистая зерновая масса и отходы самотеком поступают в отделение силосов или загружаются в автомашины;

Семенные зерновые культуры при необходимости дополнительной обработки очищают и сортируют машинами вторичной очистки.

Что такое ESG-рейтинг и как он формируется

ESG-рейтинг формируют независимые исследовательские агентства — Bloomberg, S&P Dow Jones Indices, JUST Capital, MSCI, Refinitiv и другие. Они оценивают развитие компаний по трем критериям — E, S и G — и присваивают баллы по стобалльной шкале.

Например, конгломерат Kering (модные дома Gucci, Balenciaga, Saint Laurent) с 2019 года остается лидером рейтинга MSCI среди 28 компаний в сфере производства одежды и предметов роскоши. Всё благодаря его программе устойчивого развития, которая включала в том числе:

отказ от использования токсичной пластмассы на 99,8%;
использование «регенерированного» кашемира, который создают из отходов производства;
запуск бесплатного онлайн-курса по сознательной моде.

MSCI делит компании на три категории: лидеры с рейтингом AA и AAA; компании со средними показателями — A, BBB, BB; и отстающие — B, CCC

(Фото: MSCI)

Единого подхода к формированию рейтинга нет. Все агентства анализируют открытые данные о компаниях, но считают баллы по-разному. Поэтому ESG-рейтинги разных агентств могут сильно различаться.

Например, MSCI присвоила розничной сети Boohoo высокий рейтинг, несмотря на расследования о том, что компания занижает зарплату сотрудникам и игнорирует локдаун во время пандемии. В то же время другие рейтинговые агентства поставили Boohoo более низкую оценку.

Механизм перемещения

Рассматриваемый агрегат транспортируется при помощи специального механизма. Он состоит из таких деталей:

Электрического мотора.
Передачи клиноременного типа.
Редуктора с двумя скоростями.
Цепных передач.
Кулачковой муфты.

Зерноочистительные комплексы ЗАВ

Принцип работы зерноочистительного комплекса ЗАВ

РАССЛОЕНИЕ И УДАЛЕНИЕ

В машинах предварительной очистки используются в основном пневмосепарирующие и решетные рабочие органы, предназначенные для обработки вороха зерновых и других культур после комбайна. Широкое распространение получили модели МПО-100, МПО-50, МПО-50С, МПР-50С, МПУ-70 и ОВС-25, в элеваторной промышленности — скальператоры Р1-БК301.300 и А1-Б30.

Механизмы МПО-100 и МПО-50С производства ООО «ГСКБ “Зерноочистка”» были созданы для обработки воздушным потоком и сеткой вороха пшеницы, ячменя, ржи, риса, подсолнечника и других культур от легких и крупных примесей в составе зерноочистительно-сушильных комплексов. Основными органами машины МПО-100 являются приемная камера и воздушно-очистительная часть. Их привод осуществляется клиноременными и цепными передачами от электродвигателя. Приемная камера включает загрузочный шнек, сетчатый транспортер-скальператор, подбивальщики и вбрасывающий битер, а воздушно-очистительный отсек состоит из диаметрального вентилятора, всасывающего и нагнетающего пневмоканалов, а также осаждающей камеры со шнеком выгрузки легких примесей. Машина МПО-50С включает приемную камеру с загрузочным шнеком, подгруженным клапаном, сетчатым барабаном-скальператором и воздушную часть с диаметральным вентилятором со всасывающим и нагнетающим пневмоканалами. Кроме того, предусмотрена осаждающая камера со шнеком выгрузки легких примесей. Технологический процесс на агрегатах осуществляется определенным образом. Зерновой материал поступает в загрузочный шнек, посредством клапана распределяется по ширине и подается на скальператор. Крупная примесь в виде соломы, колосков, камней выносится сеткой в выход, а основное сырье дважды проходит сетку скальператора, расслаивается и битером вбрасывается в пневмосепарирующий канал, откуда часть легких примесей, выделяемых воздушным потоком, выносится в осадочную камеру и выводится шнеком. Зерно выгружается вниз в приемник. Скальператор на МПО-100 и МПО-50С обеспечивает удаление крупных включений на входе в машину и разрыхление вороха перед обработкой воздушным потоком. Рабочие органы позволяют использовать сырье с исходными показателями выше оптимальных при соответствующем снижении производительности: влажности — до 25–30%, засоренности — до 20%.

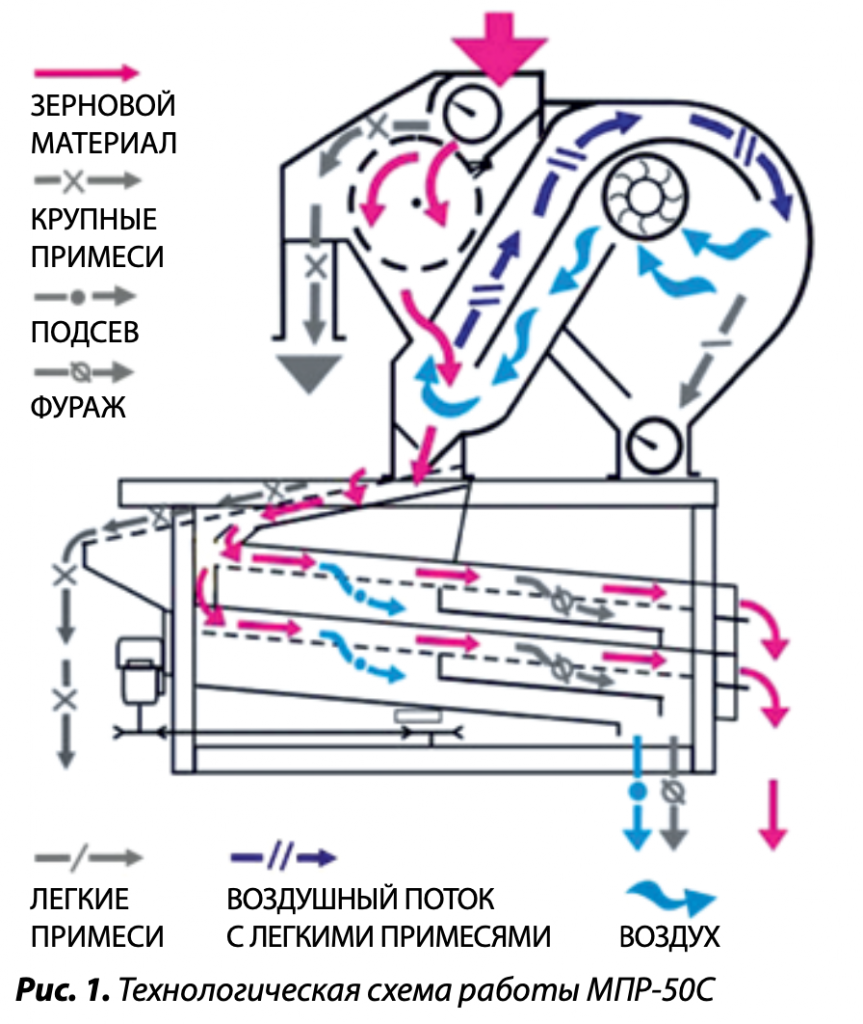

Машина предварительной очистки МПР-50С состоит из двух автономных блоков, имеющих независимый привод, — собственно МПО-50С и решетного очистителя МВР-8 (РП-50К). После процесса отделения крупной и легкой примесей, построенного аналогичным для МПО-100 и МПО-50С образом, основной материал ссыпается на решетный очиститель, где на верхнем ярусе выделяются крупные включения, после чего зерно поступает на два параллельно работающих нижних ряда решет, где вычленяются мелкие примеси и фураж — проход. Сход выводится из машины в бункер или на дальнейшую очистку.
