Тёплый плинтус: плинтусные радиаторы в системе отопления

Особенности плинтусного обогрева

Отопление с момента его изобретения и до сегодняшних дней делится на два вида — конвекционное и панельно-излучающее. В первом случае от горячей поверхности отопительного прибора (радиаторной батареи, конвектора) сначала нагревается воздух, после чего он циркулирует в помещении и постепенно его нагревает.

Во втором случае первоначально греются предметы в помещении, а воздух прогревается от них полезным инфракрасным излучением, не высушивающим воздух, не вытравляющим из него кислород, и этот процесс вторичен.

Среди давних примеров – печи в деревенских домах, изразцовые печи в старинных особняках, в современной интерпретации — полы с подогревом, а вот как быть с плинтусным отоплением и к какому виду отопления его отнести?

Обогрев помещения с применением теплого плинтуса позволяет обеспечить равномерную поставку тепла по высоте и площади обрабатываемого помещения

Обратимся снова к мнению производителей. Они в один голос утверждают, что излучаемое по периметру тепло поднимается от пола к потолку вдоль стен, равномерно их согревает и создает своеобразную завесу от холода, проникающего снаружи. Прогревшись достаточно, они сами начинают отдавать тепло.

На самом деле температура стен на разной высоте колеблется в интервале 26-30 ºС, а чтобы от них шла теплоотдача, поверхность должна быть нагрета значительно сильнее. Следовательно, разговоры об желанном инфракрасном тепле, исходящем от стен, не столько правда, сколько маркетинговый ход.

Плоскости термоплинтусов излучают максимум тепла на уровне ног. Это не просто приятно, но и оптимально для самочувствия и здоровья (+)

Более правильно утверждать, что термоплинтусы — тоже конвекторы с высокой температурой поверхности. Просто помещение более равномерно прогревается от теплых воздушных потоков, как исходящих вглубь комнаты непосредственно, так восходящих вдоль стен. Прогретые стены — гарантия того, что нигде на них вы не обнаружите ни сырости, ни плесени.

Справедливо также заметить, что по мере движения вверх количество тепла уменьшается, и это хорошо. Оно равномерно распределяется в помещении в нижней и средней зонах, в меньшей степени добираясь под потолок. Для людей такой микроклимат считается наиболее комфортным — они не мерзнут и не зябнут, но дышат при этом свежим и прохладным воздухом.

Этапы монтажных работ

Что же касается этапов монтажа других элементов тёплого электрического плинтуса, то они следующие:

Определяем высоту установки нагревательных элементов. Она не должна быть меньше 1 см над поверхностью пола.
Приставляем заднюю панель плинтуса к стене по горизонтали и делаем отметки в районе монтажных отверстий карандашом или фломастером. После этого по данным отметкам сверлятся отверстия, в которые помещают пластмассовые дюбеля. С их помощью устанавливается панель тёплого плинтуса и закрепляется саморезами.

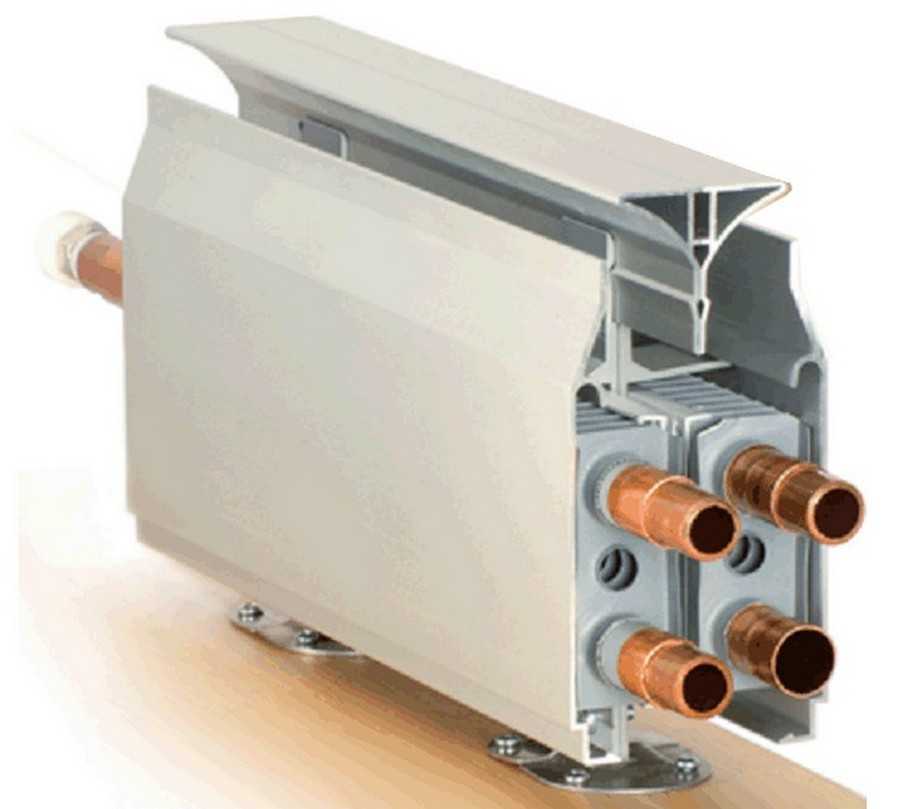

Конструкция теплого плинтуса

Далее навешиваем пару кронштейнов, на которые в последствие будет установлен ТЭН. После этого можно будет включить устройство в сеть переменного тока, а также установить температурные датчики и терморегулятор.
Смонтированную конструкцию закрываем декоративной панелью, изготовленной из алюминия.

При этом в процессе монтажа необходимо будет обращать особое внимание на 2 момента:

Все панели плинтуса должны быть установлены на одном горизонтальном уровне. Такой подход должен будет обеспечить качественный дизайн в помещении.
Большинство производителей электрического тёплого плинтуса предлагают устанавливать последовательно не более 17 модулей тёплого плинтуса. Дело в том, что они не могут совместно потреблять мощность более 200 ватт. Для того чтобы этого не произошло, все элементы соединяют последовательно. Если же вам потребуется подключить более 17 модулей, придётся каждый блок подключать отдельно.

Кстати, стоит заранее рассчитать количество устанавливаемых в помещении элементов тёплого плинтуса. Такой расчёт полностью зависит от показателей отдачи тепла каждого нагревательного элемента. При этом из-за того, что размеры оборудования в каждом случае будут разными, такие показатели будут отличаться.

Стыковка напольного теплого плинтуса

Обычно за основу принимают соотношение в виде 1,0 кВт тепловой энергии на 10 м² обогреваемой площади пола. При этом оно будет актуально только в том случае, когда высота потолков в помещении не превысит 3,8 метра.

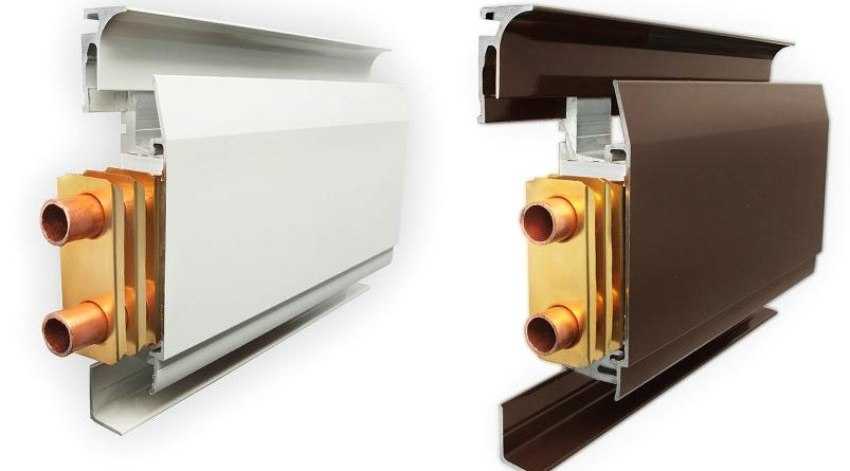

Монтаж системы водяного теплого плинтуса

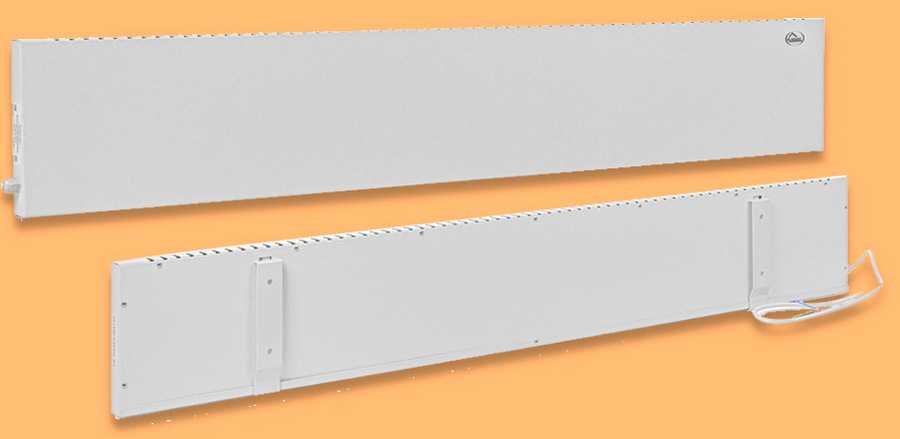

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
Герметичность системы проверяется при помощи опрессовки.
Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

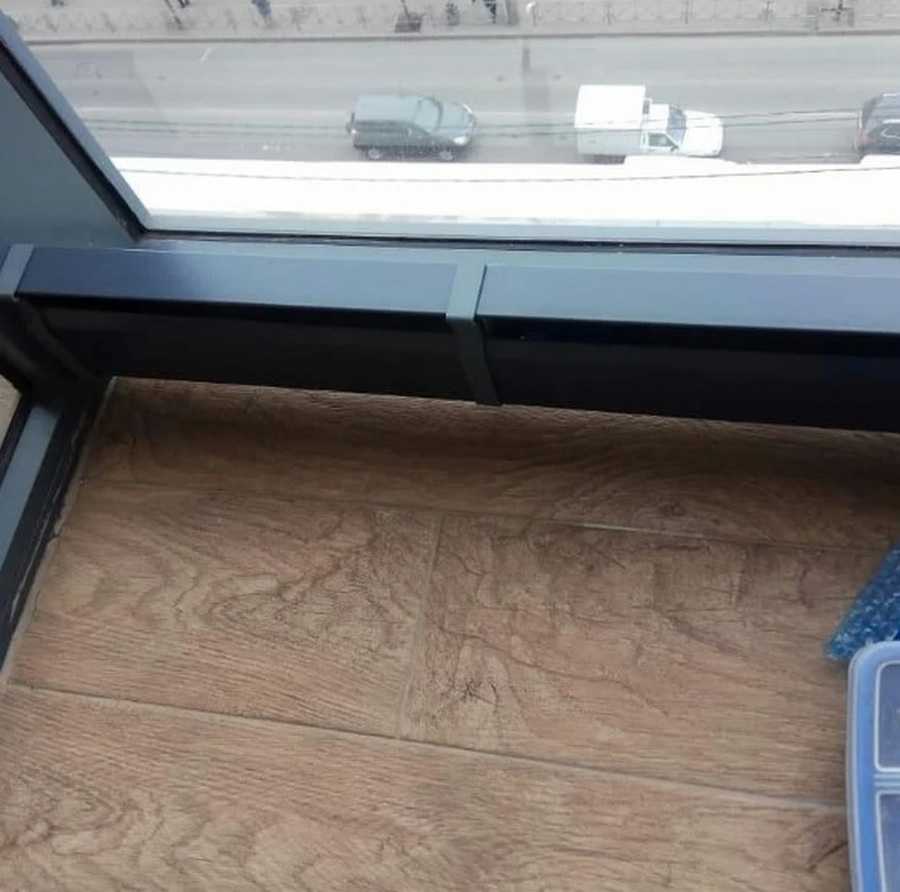

Так все выглядит когда все сделано
После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Так что же всё-таки выбрать: теплый пол или плинтус?

Тёплый пол имеет свои преимущества, которые заключаются в долговечности, экономичности, возможности равномерного прогрева всего помещения целиком и универсальности применения. Кроме того, такой вариант отопления не виден человеческому глазу, так как он скрыт под напольным покрытием. Главный недостаток – два основных вида этих систем отопления необходимо устанавливать ещё на этапе капитального ремонта помещения. Однако, этот недостаток можно исправить, установив более современную, инфракрасную систему тёплых полов.

Тёплый плинтус в свою очередь отличается тем, что он способен исправить проблему с утечкой тепла через стыки стен и полов, а также прогревает не только свою область монтажа, но и прилегающие стены. Кроме того, для монтажа такого оборудования не требуется проведение капитального ремонта, ведь его конструкция легко встраивается без лишнего вмешательства в конструкцию стен и полов.

Самостоятельный монтаж электроплинтуса

Установка электроплинтуса проходит в несколько этапов:

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

При проведении установки самостоятельно потребуются специальные инструменты

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

Подсоединение выходов водяной конструкции

При установке плинтусной системы необходимо соблюдать некоторые правила:

плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
обязательно производится разметка при помощи отбивочной нити;
делаются отверстия под бурение;
в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
монтируются перемычки, и проводится заземление;
каждый элемент подключается последовательно.

Общая классификация плинтусов

Ассортимент напольных молдингов внушителен, они разделяются по нескольким критериям. Так, по назначению выделяют:

Универсальные профили, которые можно использовать в жилом и коммерческом строительстве. Поэтому они самые востребованные;
Гибкие, рекомендуемые для помещений сложных форм, а также для декорирования основания колонн, арок и т.д.;
Каннелюрные, с помощью которых можно смонтировать напольное покрытие с заведением на стену. В основном этот тип изделий применяется в лечебных учреждениях, лабораториях и других объектах с особыми требованиями по чистоте;
Каркасные или ковролиновые, позволяющие сформировать декоративную полосу из отделочного материала для пола. Очень удачное решение для так называемого авторского или дизайнерского ремонта;
Специальные, отличающиеся высокими показателями стойкости к механическим воздействиям, предназначенные для общественных, торгово-коммерческих организаций.

Универсальные плинтусы на все случаи жизни.

Гибкие плинтусы.

Плинтус для ковролина.

Каннелюрные профили.

Плинтус особостойкий.

По формату можно выделить:

Классические фигурные галтели;
Современные прямые планки;
Профилированные изделия.

Плинтус классической формы.

Планки прямые.

Профилированный плинтус.

По размеру различают:

Малые плинтусы, высота которых не превышает 40 мм.
Стандартные молдинги величиной до 70 мм по лицевой стороне – универсальный погонаж для любых объектов;
Высокие профили с полезной шириной до 150 мм – для помещений, где расстояние от пола до потолка превышает 3 м.

Плинтус малый.

Типовые планки.

Высокий плинтус.

Длина изделий варьируется от 1,5 до 2,5 м, а толщина – 2–2,5 см (редко – 3–4 см).

По способу фиксации производители предлагают:

Изделия, устанавливаемые при помощи обычных саморезов или дюбель-гвоздей;
Планки с самоклеящейся полосой, нанесенной промышленным способом на изнаночную сторону;
Плинтусы, приклеиваемые на «жидкие гвозди» или любой другой клей сильной фиксации.
Молдинги, монтируемые на оригинальные крепления: «клипсы», монтажные планки и проч.

Плинтус на дюбелях.

Самоклеящийся плинтус.

Плинтус на клею.

Плинтус на планках.

Самая практичная разновидность плинтусов – это профили, фиксируемые крепежом. Их можно устанавливать на стены, облицованные декоративной штукатуркой или обоями, ПВХ-панелями или вагонкой.

По методу декорирования плинтусные профили подразделяют на:

Необработанные и загрунтованные, которые можно покрасить, затонировать одно- и двухкомпонентными составами на масляной, акриловой, латексной, полиуретановой и силиконовой основе (лазури, эмали, лаки, бейцы и проч.). Как правило, ПВХ и МДФ-изделия имеют белый цвет, поэтому их можно и не обрабатывать;
Окрашенные или пигментированные стойкими к истиранию и воде составами;
Покрытые ПВХ-пленкой с текстурой под дерево, плитку, мрамор, гранит и тому подобное.
Тонированный плинтус из древесины.

И наконец, самый важный классификационный признак – сырье, из которого произведены молдинги. Остановимся на этой группе подробнее.

Расчёт тёплого плинтуса

В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.

Помимо региональной поправки необходимо вносить и другие корректировки:

на вид остекления;
толщину стен;
количество оконных и дверных проёмов и др.

После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.

Рейтинг лучших теплых плинтусов на 2021 год

Бюджетные образцы

2-ое место: «Орион» 530 мм

Данную экономичную модель отличает высокая надежность и отсутствие необходимости установки запорных фитингов. Образец работает как стандартная батарея, только вот его теплопотери в 6 раз меньше. Корпус прибора покрыт специальным защитным составом, что стабильно защищает его от возможной коррозии. Может применяться по периметру бассейнов и на балконах с французским остеклением (панорамные окна).

Наименование	Показатель
Тип нагревателя	Электрический
Мощность нагрева, Ватт	75
Управление	Электронное
Длина секции, миллиметров	533
Материал	Алюминий
Цена, рублей	2700

~~Орион» 530 мм~~
Достоинства:

Короб обработан специальным составом;
Возможность установки на разных объектах;
Бюджетная стоимость.

Недостатки:

Отсутствует термостат.

1-ое место: «Коузи» 1050 мм

Мощная и надежная модель. Может устанавливаться как в качестве единственного отопительного элемента в небольших помещениях, так и заключаться в отопительные контуры. Предоставляет жильцам особый комфорт: не высушивает воздух, не наполняет его продуктами горения, не создает циркуляции пыли в обслуживаемом помещении.

Наименование	Показатель
Тип нагревателя	Электрический
Мощность нагрева, Ватт	320
Управление	Электронное
Длина секции, миллиметров	1050
Материал	Алюминий
Цена, рублей	3600

~~Коузи» 1050 мм~~
Достоинства:

Большой ассортимент цветовых вариаций корпуса;
Повышенная мощность;
Имеется термостат для регулировки.

Недостатки:

Боится повышенной влажности.

Модели среднего ценового сегмента

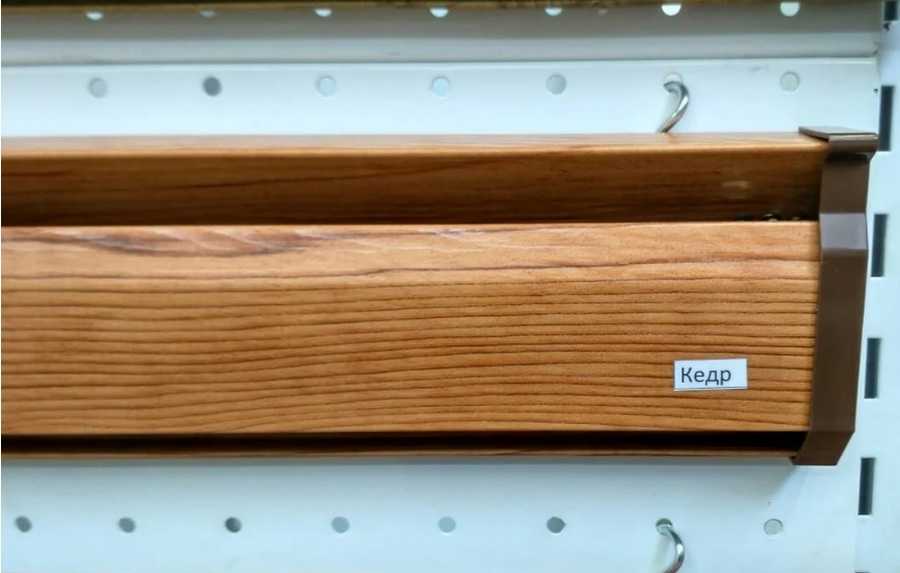

2-ое место: «Орион 1 Кедр»

Данная модель имеет крайне приятный внешний вид и может использоваться в качестве элемента дизайна при отделке загородного дома. Достаточная мощность этого контура позволит не замерзнуть в самые холодные времена года. Для этого образца характерно производство довольно-таки длинных элементов конструкции, что позволяет оборудовать им большие по периметру помещения.

Наименование	Показатель
Тип нагревателя	Электрический
Мощность нагрева, Ватт	150
Управление	Электронное
Длина секции, миллиметров	1000
Материал	Алюминий
Цена, рублей	3800

~~Орион 1 Кедр~~
Достоинства:

Эстетичный внешний вид;
Увеличенная мощность;
Упрощенный монтаж.

Недостатки:

Опять же отсутствует термостат.

1-ое место: «Mr. Tektum 2.0»

Еще одна модель, предназначенная для дизайнерских проектов. Отопительный прибор изготовлен из горячепрессованного алюминиевого сплава, внутри которого установлены латунные и медные трубы. В связи с тем, что модель является жидкостной, монтаж лучше производить после предварительных теплорасчетов. Большинство специалистов рекомендует использовать данный плинтус для дач и загородных домов.

Наименование	Показатель
Тип нагревателя	Жидкостный
Мощность нагрева, Ватт	600
Управление	Ручное
Длина секции, миллиметров	2000
Материал	Алюминий сплав
Цена, рублей	8600

~~Mr. Tektum 2.0~~
Достоинства:

Высокая мощность для жидкостного прибора;
Применение в конструкции особых сплавов;
Рекомендован для дизайнерских проектов.

Недостатки:

Высокая цена;
Сложность монтажа.

Премиум-класс

2-ое место: «Thermodul 13,17»

Редкий представитель на российском рынке линейки от западного производителя. Отличается вариативностью применяемых материалов и высокой ценой. Ввоз и торговля в РФ возможны только при наличии сертификата соответствия. Сравнительно непрост в установке и требует для ремонта оригинальных комплектующих. Установку такого оборудования лучше поручить профессионалам.

Наименование	Показатель
Тип нагревателя	Жидкостный
Мощность нагрева, Ватт	500
Управление	Термостат
Длина секции, миллиметров	1000
Материал	Алюминий сплав
Цена, рублей	16500

~~Thermodul 13,17~~
Достоинства:

Модель управляется термостатом;
В конструкции применен инновационный сплав;
Расширен гарантийный срок.

Недостатки:

Очень высокая цена за погонный метр (при отсутствии иных достоинств).

1-ое место: «Thermodul Combi»

Очередная дорогая модель от итальянского бренда. Свою чрезвычайно высокую цену (30000 руб./п.м.) оправдывает вполне на 100%, благодаря тому, что имеет комбинированный режим работы: может работать и на электрическом теплоносителе и на жидкостном. Однако, требует профессиональной установки и наладки всего контура. Управление полностью автоматизировано.

Наименование	Показатель
Тип нагревателя	Жидкостный/Электрический
Мощность нагрева, Ватт	650
Управление	Термостат, полная автоматика
Длина секции, миллиметров	1000
Материал	Алюминий сплав, гофр
Цена, рублей	30000

~~Thermodul Combi~~
Достоинства:

Комбинирование режимов работы;
Полностью автоматическое управление;
Новейшие материалы в конструкции.

Недостатки:

Не выявлено (для своих особенностей).

Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
